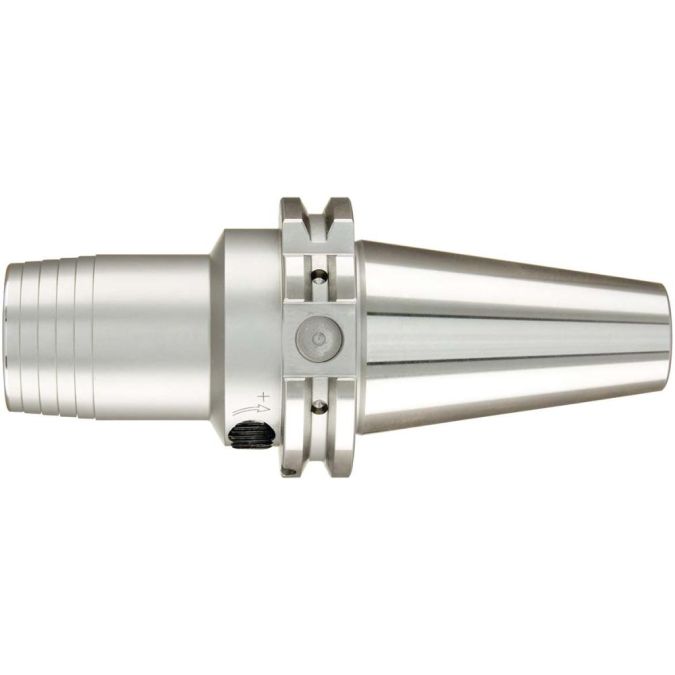

Hydrospan-houder, ISO 7388-1 (DIN 69871), vorm AD/B, met inwendige koeling, SK 40
Uitvoering: materiaal met een trekvastheid van 1600 tot 1800 N/ mm², hardheid 52 ± 2 HRC. Door middel van een zeskant-kruksleutel wordt hydraulische olie door een hydraulische spanset (drukschroef, drukstift, afdichting) gecomprimeerd. De ontstane druk veroorzaakt een gelijkmatige vervorming van de expansiehuls, waardoor de gereedschapschacht met hoge rondloopnauwkeurigheid (max. 3 µm) wordt gespannen. Conus volgens DIN 254. Boorgat voor gegevensdrager/chip (Balluf).
Tolerantie conushoek: AT3
Max. toerental: 40000 omw/min
Optimale gebruikstemperatuur 20–50 °C
Koelmiddeldruk max.: 80 bar.
Verstelbereik: 10 mm
Leveringsomvang: hydro-spanhouder.
d1: 6 mm
d2: 26 mm
d3: 49,5 mm
l1: 80,5 mm
l2: 37 mm
l3: 10 mm
l4: 29 mm
g: M5
Sleutelmaat: 2,5 mm
Merknaam: WTE
Naam fabrikant: WTE-Präzisionstechnik GmbH
